Сегодня мы представим для вас базовые этапы – их всего 10. Они позволят понять, что устройство «гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS» – это реально и не так сложно, как можно себе представить. По-настоящему красивую и надежную кровлю из «гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS» можно сделать своими руками, с применением классического набора инструментов: молотка, кровельного ножа, гвоздей, карандаша, рулетки, ножниц по металлу, шпателя и уровнемера.
СОДЕРЖАНИЕ:
Монтаж гибкой черепицы: подготовка основания
Дощатый настил кровельной конструкции должен быть прочным, сухим, ровным и хорошо проветриваемым изнутри. Его можно сделать из влагостойкой фанеры или листов ориентированно-стружечной плиты (ОСП-3).
В любом случае, между листами обязательно делаются щели толщиной 3-5 мм для компенсации деформаций древесины.
Стоит обратить внимание на оттенок черепицы – он может немного отличаться в разных пачках, поэтому, чтобы на крыше создать цветовой баланс, гонты (прямоугольные листы гибкой черепицы) из 4-7 пачек перемешиваются между собой.
Монтаж лучше проводить в сухую погоду с минимальной температурой окружающего воздуха до + 5 градусов. Если такой возможности нет, то черепичные гонты рекомендуется подержать в теплом помещении около суток, после перевозки. И на этапе крепления гонтов пачки лучше всего подавать также из теплого помещения, примерно по 5-6 пачек, и в процессе крепления гонтов клеящийся слой лучше прогревать строительным феном.
ШАГ 1: усиливаем карнизный свес
Карниз усиливается с помощью окрашенных металлических карнизных планок. Они крепятся на дощатый настил специальными кровельными гвоздями в шахматном порядке - с шагом 12-15 см. Нахлест планок должен быть 30–50 мм.
ШАГ 2: зачем нужен подкладочный ковер и как его уложить
Подкладочный ковер производится из специального рулонного материала. Он делает кровлю более герметичной, и будет лучше, если его уложить по всей площади крыши. Раскатка ковра ведется по горизонтали, от карнизного свеса с горизонтальными нахлестами не менее 10 см. Важно учесть, что на этом свесе материал должен отступать от перегиба на 1–2 см. (для среднестатистической крыши). Ширина отступа зависит от длины и угла наклона самого ската.
Заходы на карниз и фронтон, а также места нахлестов промазываются битумной мастикой с помощью шпателя. Толщина мастики – не более 1 мм.
Ковер делается из двух видов материала. В ендовах и на карнизах применятся самоклеящийся «подкладочный ковер ANDEREP ULTRA» с очень прочной полиэфирной негниющей основой и мелкозернистой песчаной посыпкой верхнего слоя.
На остальной площади можно включать в работу «ANDEREP PROF» (легкий подкладочный материал с основой из негниющего полиэфира и нескользящим полипропиленовым покрытием) или «ANDEREP GL» (материал с основой из стеклохолста и двусторонней посыпкой) с механической фиксацией и клеевым слоем в местах горизонтальных нахлестов.
Кстати, «ANDEREP GL» имеет термоактивные продольные полосы, благодаря которым при монтаже продольных нахлестов не требуется применение битумной мастики.
В завершении монтажа рулонный материал аккуратно фиксируется по краям кровельными гвоздями с широкой шляпкой. Шаг - 20-25 см.
ШАГ 3: укрепляем фронтонный свес
Фронтонная часть крыши также нуждается в специальной защите от ультрафиолета, влаги, ветра, механических воздействий. Для этого на фронтонные свесы, поверх подкладочного ковра прикрепляются окрашенные металлические торцевые планки, которые в процессе укладки самой черепицы промазываются битумной мастикой.
К несущей конструкции крыши планки крепятся кровельными гвоздями с шагом 10-15 см в шахматном порядке.
ШАГ 4: как сделать ендову
Ендова, как известно, имеет вогнутый угол, собирающий наиболее количество влаги, поэтому правильный монтаж кровельного пирога именно в этом месте во многом обеспечит надежную эксплуатацию здания.
Рассмотрим так называемый «открытый» способ монтажа ендовы.
Поверх подкладочного ковра, вдоль оси ендовы, настилается специальный кровельный материал - «ендовный ковер ТЕХНОНИКОЛЬ». По периметру тыльной стороны он промазывается битумной «мастикой ТЕХНОНИКОЛЬ ФИКСЕР» на ширину 10-12 см. С лицевой стороны ковер прибивается кровельными гвоздями с отступом от края 2–3 см. Шаг крепления: 20–25 см.
ШАГ 5: укладка гибкой черепицы
Для удобства укладки и выдержки необходимой геометрии на подкладочном ковре делается разметка по горизонтали и вертикали. При этом вертикальные линии должны соответствовать ширине одного листа черепицы, горизонтальные – около 80 см, это примерно пять рядов гибкой черепицы. Отметим, что разметка является просто ориентиром, а не схемой крепежа.
Укладка начинается по горизонтали вдоль карниза. Первая полоса делается с помощью универсальной коньково-карнизной черепицы. Также можно использовать обыкновенную черепицу выбранной коллекции, но потребуется отрезать у гонта черепичные «лепестки».
Черепица наклеивается от перегиба карниза в 1–2 см, и дополнительно прибивается гвоздями. Важно! Если в качестве «старта» используется обыкновенная подрезанная черепица, то тыльную сторону гонта необходимо промазать «мастикой ТЕХНОНИКОЛЬ ФИКСЕР», то есть там, где нет клеящего слоя.
Второй ряд монтируется с центра ската - со смещением влево или вправо на половину «лепестка». Далее монтаж идет по диагонали от центра ската в виде полосы или пирамиды.
Элементы черепицы укладываются с нахлестом не менее 15 см при помощи специального клеящего слоя. Он расположен на тыльной стороне гонтов. Дополнительно гонты крепятся к основанию кровли с помощью специальных оцинкованных гвоздей с широкими шляпками.
Здесь важно учесть правильность прибивания гвоздями – схема представлена на рисунке, то есть, гвозди необходимо забивать ровно, под углом 90 градусов и без заглубления в кровельный материал.
Со стороны фронтонного свеса у гибкой черепицы необходимо отрезать верхний уголок гонта для отбоя дождевой воды. Сам гонт относительно свеса должен быть отодвинут на 2 см. Это нужно для свободного стока воды. Также для защиты от косого дождя черепицу необходимо промазать в зоне фронтона «мастикой ТЕХНОНИКОЛЬ ФИКСЕР», на глубину 10 см.
ШАГ 6: как уложить гибкую черепицу в ендове
Когда процесс укладки дошел до ендовы, то на этом узле гонты гибкой черепицы укладываются в хаотичном порядке наверх ендовного ковра, после чего они подрезаются таким образом, чтобы центральная ось ендовы стала открытой, шириной 5-15 см (см. рисунок ниже). При подрезе под гонты следует подкладывать дощечку, чтобы не повредить нижележащие изоляционные материалы. После чего тыльные места листов гибкой черепицы, не имеющих в местах примыкания к ендове клеящего слоя, промазываются мастикой. Каждый гонт фиксируется с помощью кровельных гвоздей в верхней части не ближе 30 см от оси ендовы.
ШАГ 7: как просто закрыть ребра и скаты

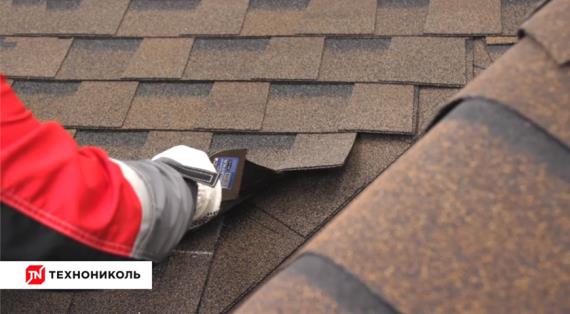

Ребра скатов формируются гонтами специальной коньково-карнизной черепицей. Укладка ведется снизу-верх, и крепится к основанию четырьмя гвоздями – по два на каждую сторону. Эти места в последующем закрываются нахлестами длиной 3-5 см из верхних гонтов. Тыльная часть коньковой черепицы в местах отсутствия самоклеящегося слоя промазывается «мастикой ТЕХНОНИКОЛЬ ФИКСЕР».
ШАГ 8: коньковый аэратор - что это и как правильно установить
Конек играет важную роль в устройстве кровельной вентиляции, которая помогает движению воздуха, и удаляет конденсат из подкровельного пространства.
Рассмотрим вариант устройства сплошного аэратора, устанавливаемого на коньке кровли по всей его длине.
Гонты, формирующие стык кровли, подрезаются вдоль оси. Потом делается прорезь подкладочного ковра и самой кровельной конструкции для прохода воздуха – с определённым интервалом и отступом от края кровли. Сверху, вдоль оси укладывается сплошной пластиковый аэратор. После чего он закрывается коньково-карнизной черепицей по технологии, аналогичной устройству ската крыши.
ШАГ 9: как сделать примыкания
К примыканиям, в основном, относятся стыки ската кровли с горизонтальными и наклонными стенами, а так же дымовыми трубами.
На стыке ската и стены прибивается деревянная треугольная рейка, на которую заводится элемент примыкания. В случае если стена кирпичная, её необходимо оштукатурить, и покрыть битумным праймером, потому что на стены и поверх гибкой черепицы укладывается ендовный ковер – на высоту 30-50 см и по черепице примерно на 20 см.
Вся тыльная площадь покрывается «мастикой ТЕХНОНИКОЛЬ ФИКСЕР». Герметизация дымовых и вентиляционных труб делается из выкройки ендовного ковра. Верхняя часть ковра заводится в штрабу, и закрывается металлическим фартуком, с последующей герметизацией.
Здесь есть один нюанс – монтаж выкройки должен учитывать каскадность воды. Поэтому сначала монтируют лицевую часть выкройки, она заходит на рядовую черепицу на 20 см. Левые, правые и тыльные части «уходят» под черепицу. Тыльную выкройку монтируют последней. Отступ черепицы от трубы сбоку и тыла составляет примерно 8 см.
Все места сопряжения черепицы, где нет самоклеящегося слоя, обязательно проклеиваются «мастикой ТЕХНОНИКОЛЬ ФИКСЕР».
Если труба широкая – более 50 см, то с тыльной части делается разжелобок.
ШАГ 10: как смонтировать проходные кровельные элементы (проходки)

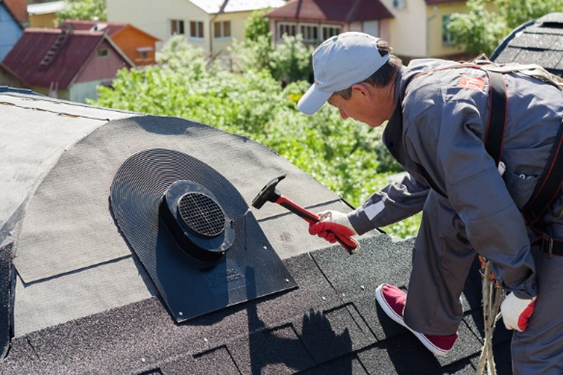

Антенны, трубы вентиляции и прочие кровельные элементы герметизируются специальными проходными элементами, напоминающими фартук, чей нижний край укладывается поверх подходящего снизу листа черепицы. Все остальное закрывается гонтами с использованием «мастики ТЕХНОНИКОЛЬ ФИКСЕР». Отметим, что проходной элемент предварительно крепится к кровельному основанию гвоздями.

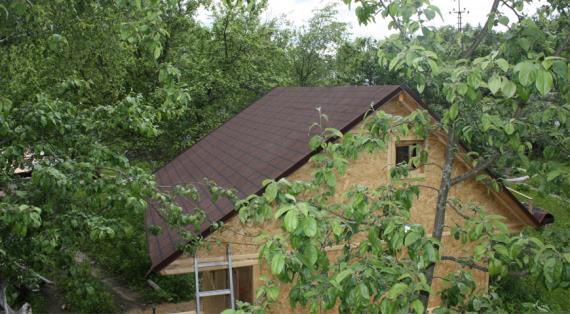

Итак, красивая, надежная и долговечная кровля готова – своими руками. Таким образом, пройден интересный, большой и ответственный путь, результатом которого домовладельцу, а теперь и настоящему мастеру - можно по праву гордиться.
Для удобства монтажа и наглядности процессов специалисты компании ТЕХНОНИКОЛЬ разработали пошаговую инструкцию, в которой изложены не только основные операции, но и монтажные нюансы укладки ТЕХНОНИКОЛЬ SHINGLAS.
Если перед монтажом появились какие-либо вопросы, то в качестве дополнения также рекомендуем посмотреть видео инструкцию по монтажу «многослойной черепицы ТЕХНОНИКОЛЬ SHINGLAS»:
